勾配用サポートはこんなにスゴい

型枠大工の皆さん 型枠って何?と思ってらっしゃる皆さん こんにちは

若い職人さんに「ちょっとお話が…」と言われると

また辞めるんか(このクソ忙しい時に)と思ってしまいます 隈元建設のヒカルです

さて、今回は勾配用サポートというモノをご紹介したいと思います

まずは現物をご覧下さい

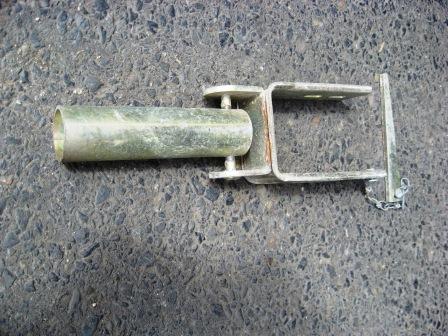

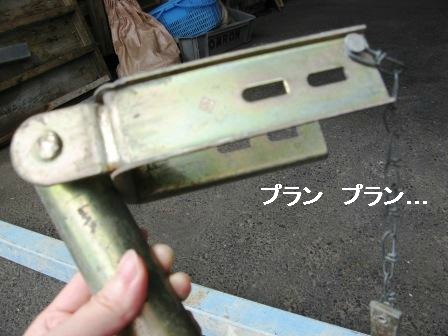

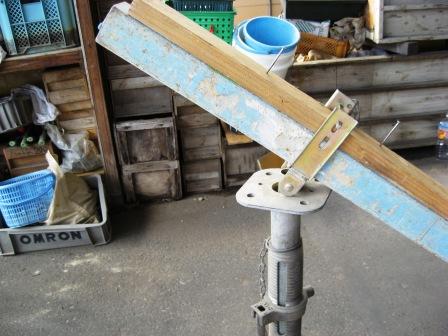

コレが勾配用サポートです

クビの部分がプランプランしているのが特徴!

首振りサポートと呼ばれている方もいらっしゃるかと思います

通常、勾配屋根をこの勾配用サポートを使用しないで施工する場合は

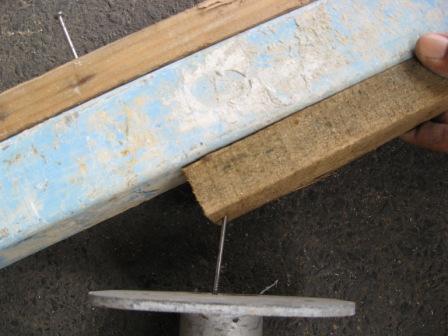

1.大引バタに補助桟を打ち付け

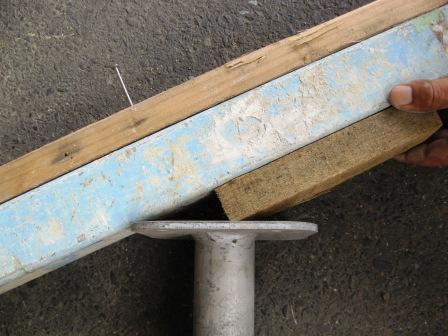

2.パイプサポートに挿入し

3.完成…

しかし、上記の工法では

  • 職人の手間がかかり過ぎる
  • パイプサポートがコンクリートの重量に負け滑る
  • 解体後に残材が発生する

以上のような欠点が指摘されるかと思います

クマケンでも以前はこの工法によって施工しおておりました

しかし…、

手間やコストを削減したい!どうにかならんか!?

と言うことで導入致しましたのが、

先述致しました勾配用サポートなるモノでございました

では、一体何がどう違うというのか…?

その疑問にお答えするべく 本日も休日を返上致しまして

クマケンの矢吹ジョーことM尾が実演にてご説明申し上げます

ちなみに隈元建設(以下、クマケンと言います)の役職は私を含め全員

クマケンの型枠ブログに120%本気で取り組んでおります

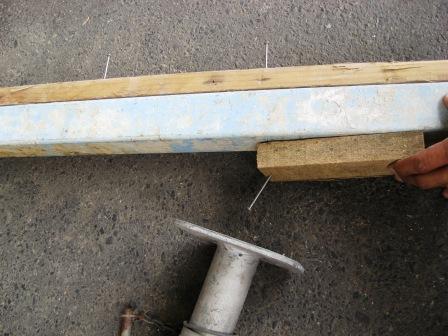

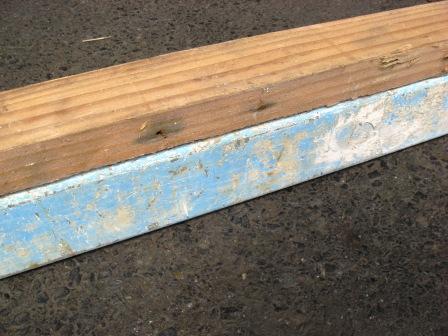

1.鋼管に桟木を打ち付ける(ここは一緒ですね)

※木バタ90×90で施工される方もいらっしゃいます

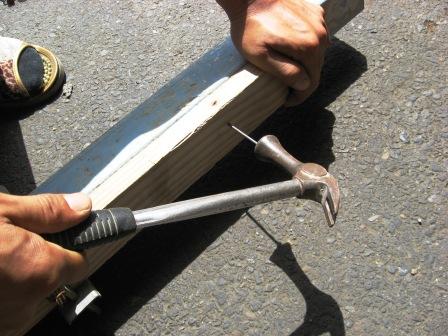

2.転がし用の滑り止めの釘を300ピッチで打っておきます

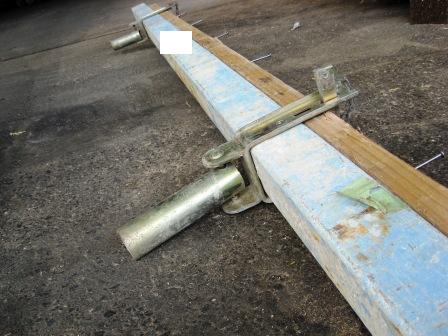

3.パイプサポートを突っ張りたい場所に勾配用サポートを全箇所に装着!!!

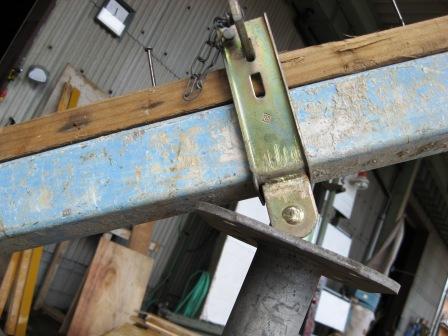

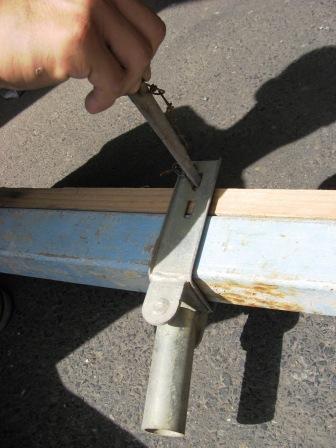

ピンを差して頂いて

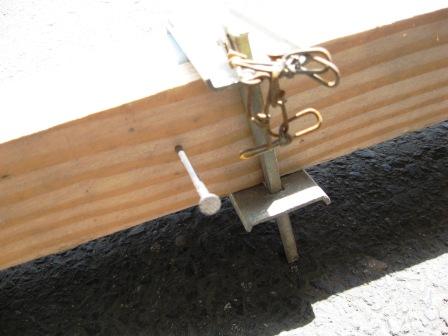

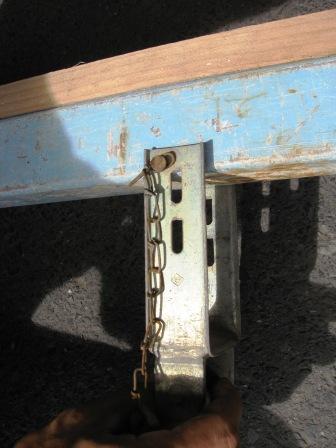

逆から見た写真です

こんな風にね!

4.職人さんが両端に立ち、大引バタを一気に持ち上げます

5.パイプサポートを勾配用サポートに差し込みます

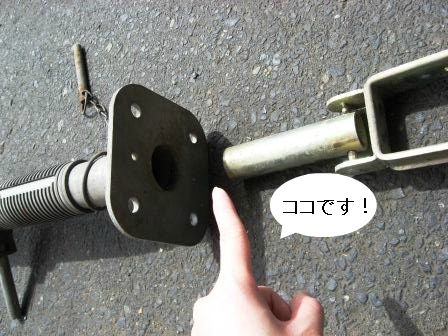

差し込むのはココです



ズズズ…

ジャストフィット!!!

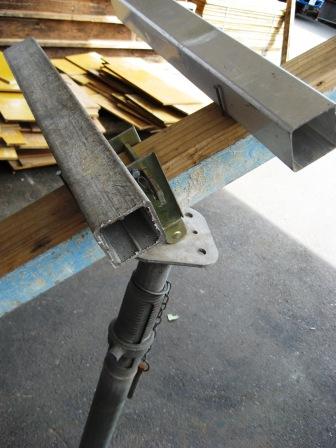

6.最後に転がし鋼管を並べて

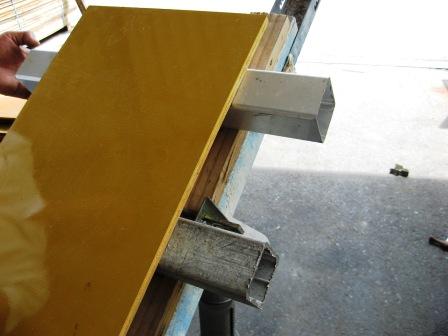

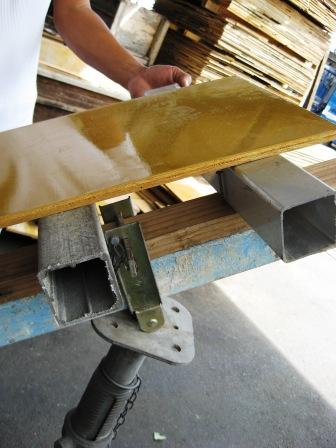

8.スラブベニヤを張っていきます

完成です!

いかがでしょうか?

勾配用サポートを使用することにより補助桟や釘が必要なくまりますので

木材のコストも職人さんの手間も削減されちゃいます!

また何回も使い回せるので便利です

“脚立に乗ってパイプサポートを釘で固定しなくても良いので

さらに安全性を高められます!”by職長N嶋

“勾配スラブ施工時の人員削減にも繋がっています!”by職長S本

しかし、この勾配用サポートをご存じの型枠屋さんでも

お値段が高い!と言うイメージを持たれている方もいらっしゃるかと思います

しかし、毎回の施工時間の短縮や長期スパンでのコストプランニングを

考えた際、勾配用サポートの導入にかかる費用は

必ずしも割に合わない訳ではないとヒカルは思います

皆さんも是非ご検討してみて下さいね

ちなみに中古の勾配用サポートはクマケンでもお値段掲載中!ココをクリック!
