さて、今回はセパレータとその愉快な仲間達についてのお話です
ここで恒例の型枠と無縁の方の為にセパレータについてご説明！
セパレータとは型枠屋さんが建込みました型枠の枠と枠を
繋ぐ役割を果たす金物です コレがないと型枠の壁の幅が決まらない！
加えて型枠の強度が保てない！小っちゃくたって一丁前！
セパレータ！君が居ないと…何も始まらないよ！！！
さぁ！枠にハマっちゃいな！！！って位には必要不可欠です
しかしながらセパレータは種類が豊富です
家庭的な女性やフェミニン系、色っぽい系等
色んなタイプの女性が多種多様に存在するように
セパレータも適材適所によって形や寸法が異なるのです
百聞は一見にしかずです！一緒に見て参りましょう！
一般的なセパレータの種類は以下の通り

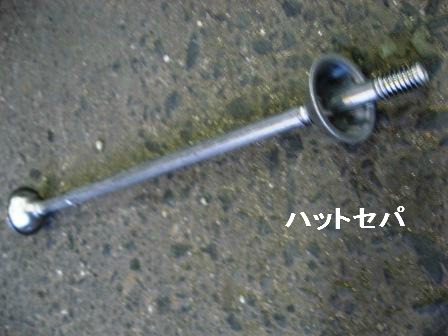

- ハットセパ
下地仕上げがあるような柱や壁に使用する事が多いです

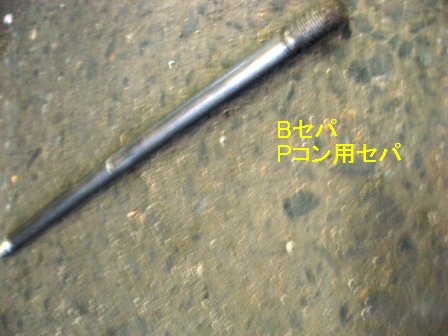

- Bセパ
打ちっ放し型枠に主に使用されます

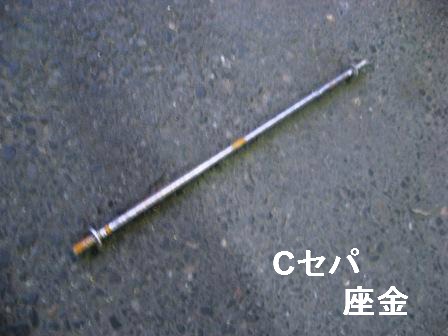

- Cセパ
基礎部分に使用されます(地面に埋まる部分です)
では次に変わり種！

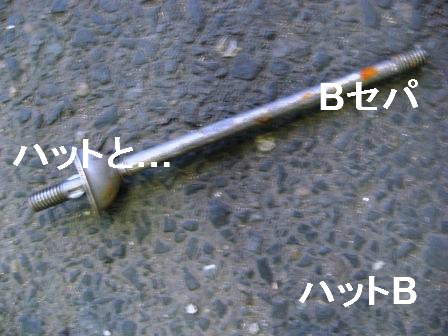

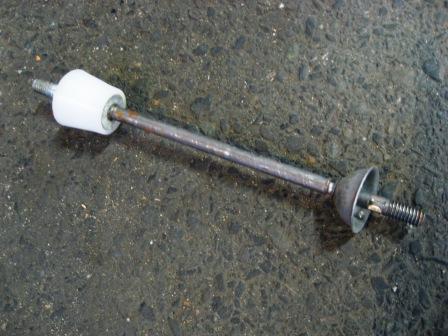

- ハットB
忍者ハットB！片方がBセパ もう片方がハットセパになっています

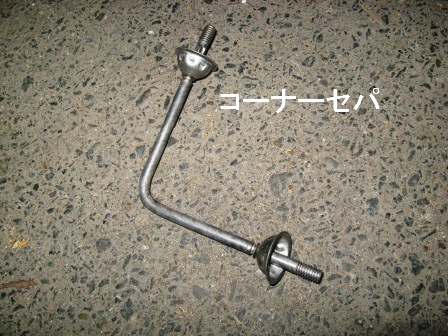

- コーナーセパ
その名の通り型枠のコーナーに使用されます 角引き要らず！

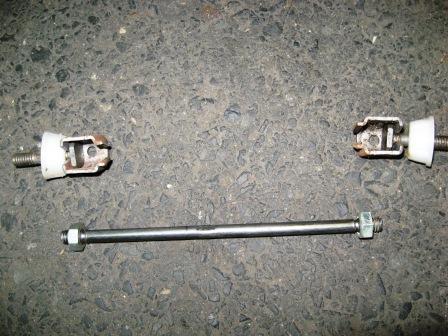

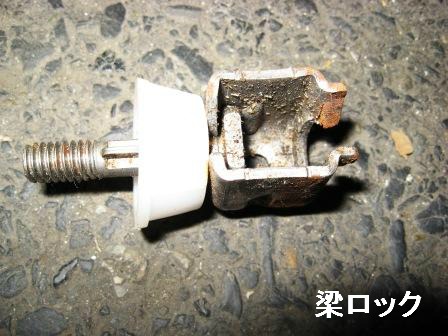

- 梁ロック
俺に開けられない鍵はねぇ！by猿ロック(マイナーですか？)
梁型の上部のセパに使用しますよ

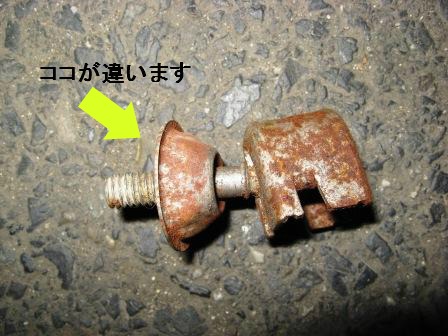

カップ部分は何種類か種類があります

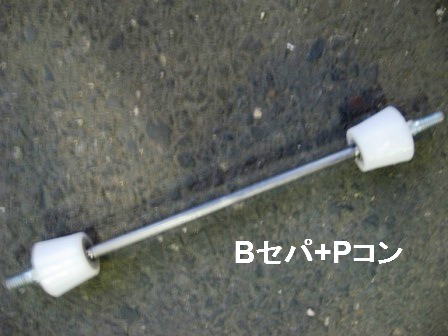

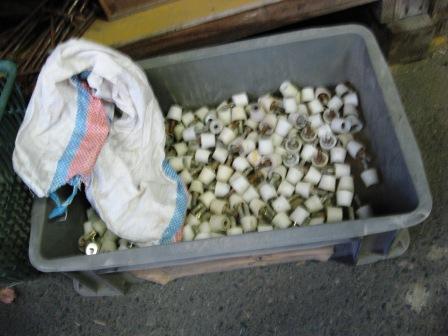

- Pコン
皆さんはコンクリート打ちっ放しのお宅を拝見された事はありませんか？
もし見られる機会があれば目を凝らして見て下さい
クルッと円形の穴が均等にポコッポコッと発見できると思います
あれは型枠大工さんの失敗ではありません
このPコンで作っているのです！
打ちっ放し型枠に使用します

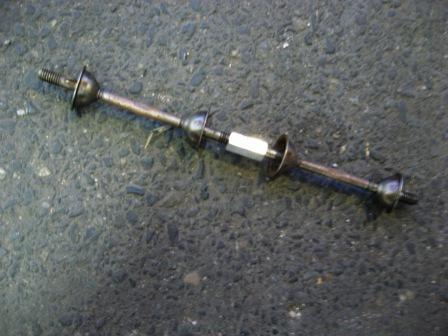

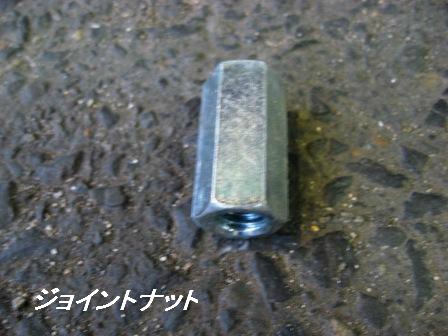

- ジョイントナット
セパとセパとを繋ぎます
何故繋がなきゃならないの？ はい、お答えします
丁度ジャストフィットする寸法のセパレータがナッシング！
ってな事がたま～にあります そんな時活躍します
短いセパを2本繋いで希望寸法のセパレータを作ります
因みにこのジョイントナットは50mmアップです
ところでヒカルは先程からちょくちょくセパセパと
セパレータの事を省略して呼んでいますね？
関西圏ではセパレータを略してセパと呼称する型枠屋さんが多いのです

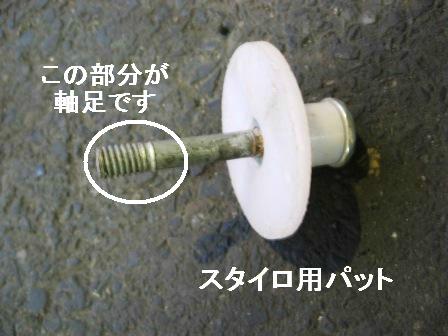

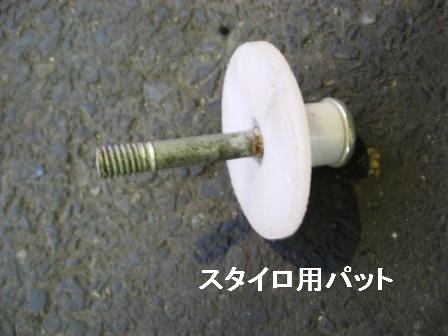

- スタイロ用パット
その名の通りスタイロ張り(断熱材です)の部分に使用します
決してUFOではありません
- 軸足
Pコンやスタイロ用パットの先の部分です
またこれらのセパ達は可哀想な事に1回使用したら
コンクリートの中に埋まります(サヨナラ～…)
Pコンと軸足だけが命からがら生還し倉庫に戻り
またセパに取り付けられ
現場という戦場へ出かけます(必ず…生きて帰れ！！！)

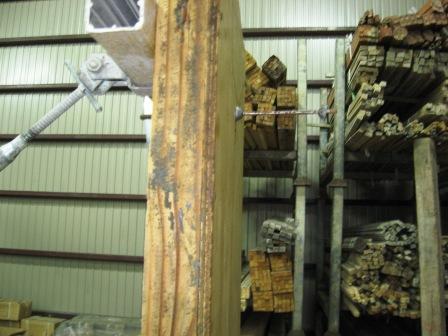

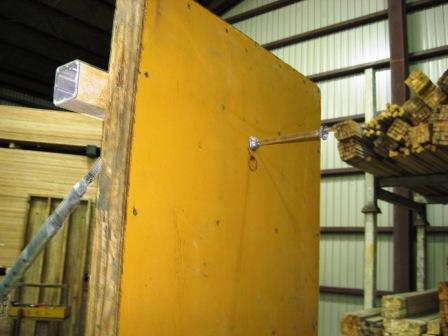

使い方はこんな感じ
パネルにグサッ

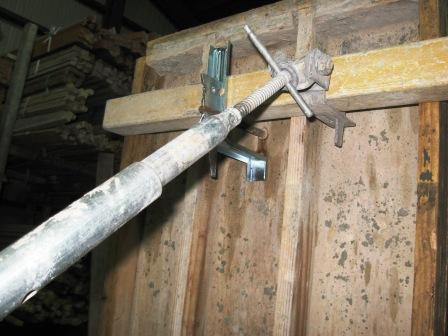

反対側にはホームタイと鋼管とその他愉快な型枠金物達

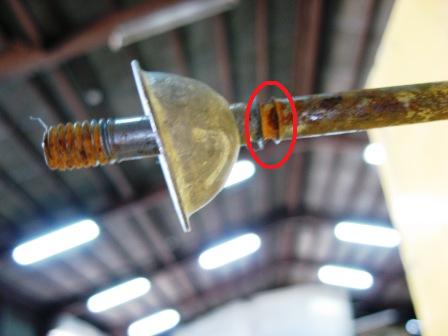

ハットセパはココをカキーンっとハンマーで叩けば
ポキッと折れて芯の棒の部分だけ埋まります
生コンクリートを流しますとこんな感じに隠れます(アディオス！アミーゴ！)
いやー…、たかがセパと言えども色んな種類がありますね！
皆さんもこれを機会に日頃当り前過ぎて
空気のような存在になっている
セパレータの価値を思い出してみて下さいネ！
